Δοκιμαστικό όργανο MDI CAN BDI Meter
, 1.3 ίντσες Δείχνει το μέτρο BDI
, Δοκίμασμα MDI CAN

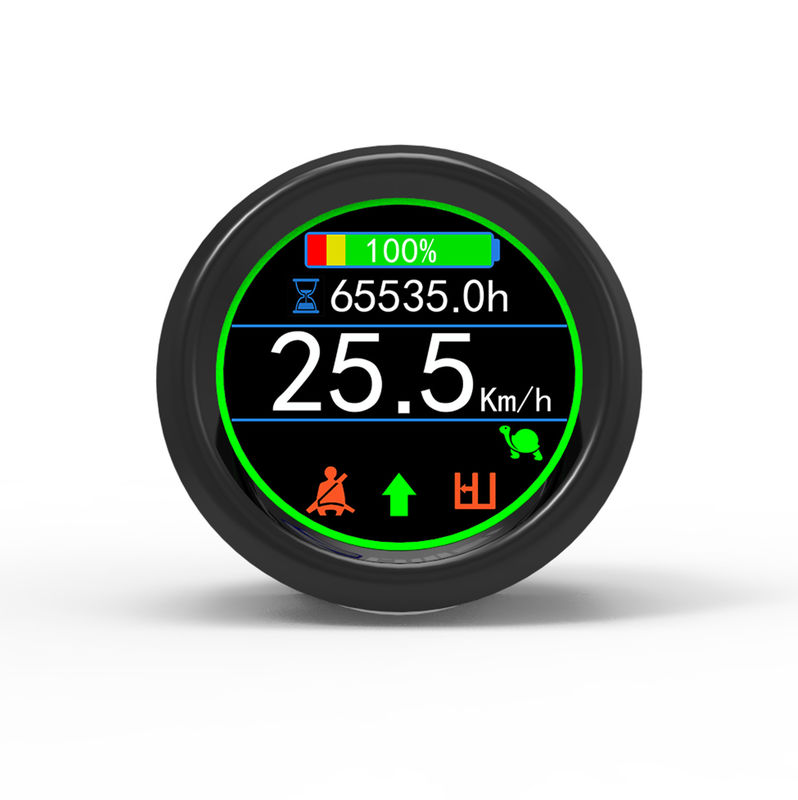

MDI CAN όργανο BDI μέτρο 1,3 ιντσών οθόνες YB13SC αναβαθμισμένη έκδοση
Η αναβαθμισμένη έκδοση του οργάνου MDI CAN 1.3inch YB13SC εμφανίζει την τρέχουσα ταχύτητα του οχήματος, σε Km / h.
Περιγραφή του προϊόντος:
Το YB13S είναι μια αναβαθμισμένη έκδοση του οργάνου MDI CAN, το οποίο είναι συμβατό με τα όργανα της σειράς DALA MDI CAN και μπορεί να προσαρμοστεί με υλικό και λογισμικό σύμφωνα με τις ανάγκες των πελατών.
Το όργανο αυτό της σειράς οχημάτων βασίζεται στην επικοινωνία CAN, εμφανίζει την ταχύτητα του οχήματος, την ισχύ, το ωρομετρητή, τη λειτουργία ταχύτητας, τον κωδικό βλάβης και άλλες πληροφορίες επικοινωνώντας με το όχημα,και έχει τα πλεονεκτήματα της έγκαιρης επικοινωνίας, οθόνη σε πραγματικό χρόνο, και υψηλή οπτικοποίηση.
Ο μετρητής συνδέεται με τον ελεγκτή μέσω ενός απλού ιμάντα καλωδίωσης, χωρίς την ανάγκη σύνδεσης με μπαταρία.Μια τέτοια απλή σύνδεση μειώνει τόσο το κόστος του ιμάντα καλωδίωσης όσο και τον χρόνο εγκατάστασης.
Περιγραφή διεπαφής CAN
Το YB13S διαθέτει μονοδιάστατη διεπαφή λεωφορείου CAN που του επιτρέπει να εργάζεται με άλλες ηλεκτρικές συσκευές στο ίδιο δίκτυο λεωφορείου CAN και να ανταλλάσσει πληροφορίες με άλλες ηλεκτρικές συσκευές μέσω της λεωφορείας CAN.
Στο όργανο είναι ενσωματωμένη αντίσταση τερματισμού, δηλαδή υπάρχει αντίσταση 120Ω μεταξύ CANH και CANL (A5 και A6 συντομεύονται).Ως εκ τούτου, το όργανο μπορεί να χρησιμοποιηθεί ως τερματική μονάδα σε δίκτυο CAN.
Σημείωση: Εάν το YB13S δεν λαμβάνει μήνυμα CAN για ένα συγκεκριμένο χρονικό διάστημα, θα εμφανίσει το σφάλμα "ΔΕΝ ΠΡΟΣΤΗΜΑΣΕΙ ΜΑΣΑΣΗ", και όταν το μήνυμα CAN λαμβάνεται ξανά, το σφάλμα θα εξαφανιστεί.
Συνολικά
Ο σχεδιασμός του outlook είναι όμορφος και κομψός, με μοναδικές και ελκυστικές οδηγίες λειτουργίας και εικονίδια συναγερμού.Ο προειδοποιητικός φωτισμός LED στο μπροστινό εξωτερικό δαχτυλίδι στέλνει σαφές σήμα κατάστασης του οχήματος στον οδηγόΟ κωδικός σφάλματος θα υποδεικνύει τις πηγές των σφαλμάτων (σύνδεση, αντλία, διεύθυνση), θα αναλύει τις αιτίες των σφαλμάτων και θα επιλύει τα προβλήματα εγκαίρως και αποτελεσματικά.Έτσι, η υψηλής απόδοσης αλληλεπίδραση ανθρώπου-υπολογιστή μπορεί να επιτευχθεί με την παροχή στον οδηγό οπτικών πληροφοριών, συμπεριλαμβανομένης της τρέχουσας ταχύτητας., ωρομετρητή, BDI, λειτουργική λειτουργία και άλλα.
Οδηγίες διεπαφής
| εικονίδια |
Περιγραφές |
| ΔΕΠ |
Εμφανίζει το υπόλοιπο φορτίο της μπαταρίας, όταν η μπαταρία είναι χαμηλή, η γραμμή εικονίδων BDI είναι κόκκινης χρώσης. |
| Κωδικός σφάλματος |
Δείχνει τον κωδικό βλάβης του τρέχοντος κόμβου βλάβης (ελεγκτή), όταν εμφανίζονται πολλαπλές βλάβες, οι κωδικοί βλάβης εμφανίζονται κυκλικά με διάστημα 1s. |
| Τρόπος απόδοσης |
Το εικονίδιο χελώνας δείχνει τη λειτουργία χαμηλής ταχύτητας. |
| Τρόπος λειτουργίας |
Όταν ανιχνεύεται σφάλμα συστήματος, εμφανίζεται το εικονίδιο εξυπηρέτησης μαζί με τον κωδικό σφάλματος και το φως συναγερμού LED είναι κόκκινο. |
| Χρονόμετρος |
Τα ψηφία υποδεικνύουν τον σωρευτικό χρόνο ενεργοποίησης του τρέχοντος οχήματος, σε h. |
| Φως συναγερμού |
Το φως συναγερμού είναι πράσινο σε φυσιολογικό επίπεδο, αλλά θα γίνει κόκκινο όταν εντοπιστεί βλάβη του συστήματος. |
| Μετρητής ταχύτητας |
Δείχνει την τρέχουσα ταχύτητα του οχήματος, σε Km/h. |
